合わせガラス業界では、生産技術が従来のバッチタイプの処理から、より柔軟で省エネな連続製造ソリューションへと進化してきました。これらのテクノロジーの中でも、非オートクレーブ連続ガラス積層炉設備投資を削減し、操作を簡素化し、生産の柔軟性を向上させたいガラス加工業者にとって、ますます魅力的な選択肢となっています。
従来、合わせガラスは次の方法で製造されていました。オートクレーブ合わせガラス生産ライン、ガラスと PVB や SGP などの中間層材料が高温高圧下で接着されます。このプロセスは成熟しており、建築用ガラス、自動車用ガラス、安全ガラス、防弾ガラス、構造用ガラスに広く使用されています。
しかし、真空技術、加熱制御システム、連続ラミネート装置の発展により、ノンオートクレーブガラス貼合機代替の製造方法を提供します。高圧オートクレーブの必要性を排除し、真空、制御された加熱、連続搬送を使用してラミネートプロセスを完了します。
この記事では、非オートクレーブ連続ガラス積層炉そして伝統的なオートクレーブ合わせガラス生産ライン技術的および商業的な観点から。

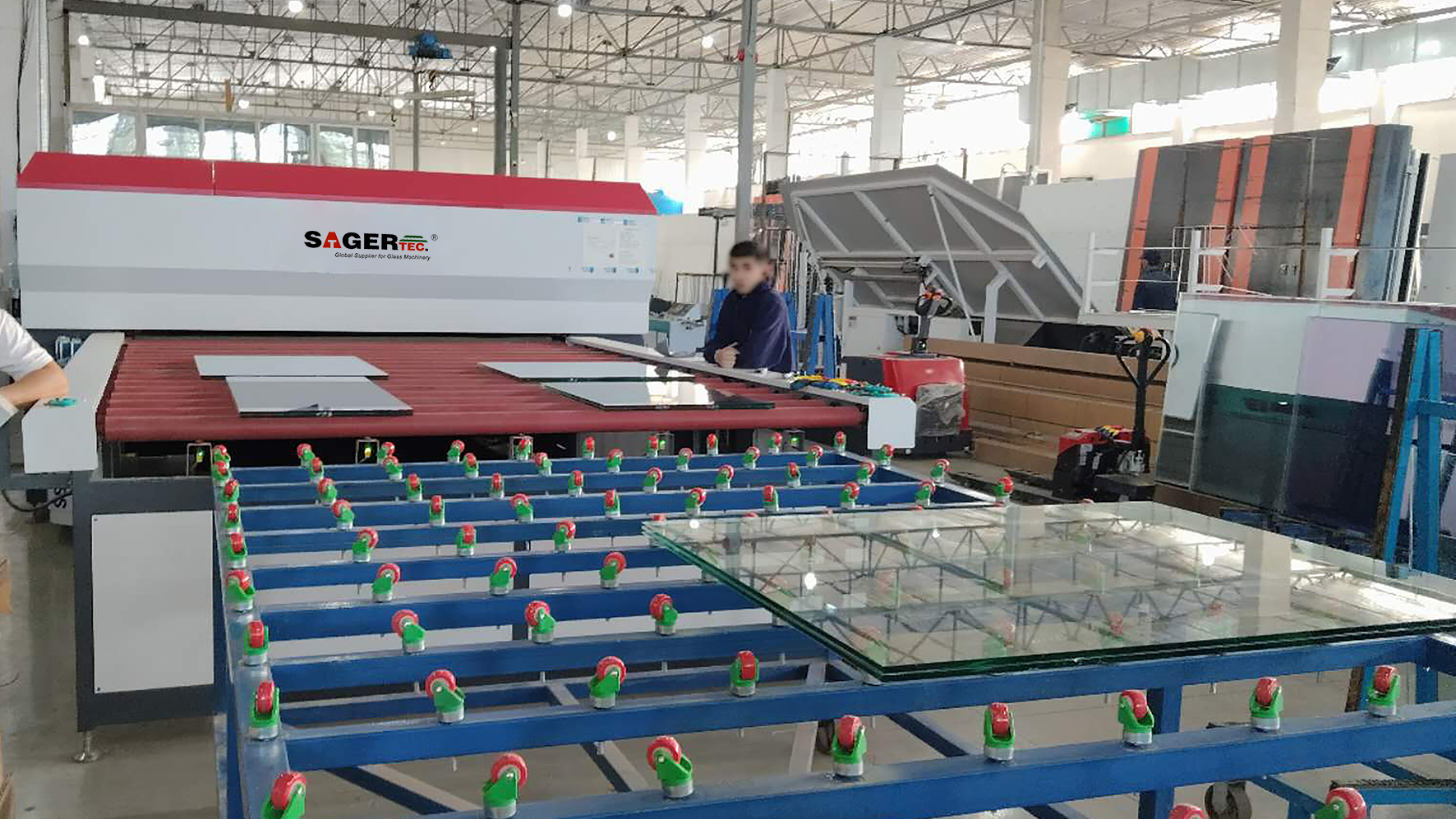

あ非オートクレーブ連続ガラス積層炉従来の高圧オートクレーブを使用せずに合わせガラスを製造するために設計されたガラス積層装置の一種です。
オートクレーブを使用しないラミネートプロセスでは、通常、大きな圧力容器内の高圧に依存する代わりに、以下を使用します。
基本的な制作フローは次のように説明できます。
ガラス洗浄 → ガラス組立 → 中間膜貼り → 真空脱気 → 連続加熱 → 冷却 → 合わせガラス完成
このタイプのノンオートクレーブガラス貼合機建築用合わせガラス、装飾用合わせガラス、家具用ガラス、安全ガラス、EVA合わせガラス、PVB合わせガラス、および一部の機器構成ではSGP合わせガラスなど、さまざまな合わせガラス製品に使用できます。
この技術の最大の特徴は、オートクレーブ工程を廃止することで合わせガラスの製造工程を簡略化できることです。
伝統的なオートクレーブ合わせガラス生産ラインは、高圧オートクレーブを使用して最終接着プロセスを完了する完全な合わせガラス製造システムです。
一般的なオートクレーブ合わせガラスラインには次のものが含まれます。
基本的なプロセスは次のとおりです。
ガラス洗浄 → 中間膜組立 → 予備プレス・脱気 → オートクレーブ加熱・加圧 → 冷却 → 最終検査
オートクレーブ内では、合わせガラスは高温高圧にさらされます。その目的は、残留空気を除去し、ガラスと中間層の間の接着を改善し、光学的な透明性と長期耐久性を確保することです。
このプロセスは何十年にもわたって使用されており、今でも多くの合わせガラス用途で標準的な選択肢となっています。
最も重要な違いは、非オートクレーブ連続ガラス積層炉そして伝統的なオートクレーブ合わせガラス生産ライン圧力と結合を実現する方法です。
従来のオートクレーブプロセスでは、合わせガラスが圧力容器内に配置されます。ガラス荷重全体に高温高圧がかかります。圧力により残留気泡が除去され、ガラスと中間層の間の接着が向上します。
オートクレーブを使用しないラミネートプロセスでは、システムは高圧容器を使用しません。代わりに、主に真空によって空気が除去され、制御された加熱と処理時間によって接合が完了します。ガラスは連続的に炉を通過するため、製造プロセスがより柔軟になります。
簡単に言うと:
オートクレーブ処理:高温+高圧+バッチ生産
オートクレーブを使用しないプロセス:真空 + 制御された加熱 + 連続生産
この違いは、投資コスト、生産効率、エネルギー消費、メンテナンス要件、製品の適用範囲に直接影響します。
伝統的なオートクレーブ合わせガラス生産ラインオートクレーブ自体は大型で高価な圧力容器であるため、通常はより高い投資が必要になります。さらに、生産ラインにはエアコンプレッサー、圧力制御システム、安全システム、冷却システム、定期的な圧力容器のメンテナンスも必要です。
インストール要件もさらに複雑です。工場には、オートクレーブ、積み下ろしエリア、空気供給システム、および安全スペースのための十分なスペースが必要です。
比較すると、非オートクレーブ連続ガラス積層炉よりシンプルな機器構成となっております。大型の高圧オートクレーブを必要としないため、通常は総投資額が低くなります。生産ラインの設置、操作、保守も容易になります。
中小規模のガラス加工工場にとって、これはガラス加工工場を選択する主な理由の 1 つです。非オートクレーブ合わせガラス生産ライン。
従来のオートクレーブ生産はバッチプロセスです。ラインの前部が連続的に稼働している場合でも、オートクレーブのステージは、装填、加熱、加圧、保持、冷却、減圧、およびアンロードによって制限されます。
これは、生産効率が以下に大きく依存することを意味します。
あ非オートクレーブ連続ガラス積層炉連続生産用に設計されています。ガラスシートが炉内をグループごとに移動するため、大量のバッチをロードする際の待ち時間が短縮されます。
これにより、非オートクレーブ システムは以下の用途に特に適しています。
日々さまざまな仕様を扱う工場にとって、連続ガラス貼り合わせ炉柔軟性を向上させ、生産のボトルネックを軽減できます。
これら 2 つのシステムのもう 1 つの大きな違いは、エネルギー消費量です。
従来のオートクレーブは、大きな圧力容器の加熱、圧縮空気の生成、圧力の維持、温度の保持、制御された冷却にエネルギーを必要とします。通常、サイクルタイムは長く、特に生産量が安定していない場合には、エネルギー消費が大量になる可能性があります。
あ非オートクレーブ連続ガラス積層炉大きなオートクレーブチャンバーを加熱したり加圧したりする必要はありません。そのエネルギー消費は主に加熱ゾーン、真空ポンプ、搬送モーター、制御システムから発生します。
多くの一般的な合わせガラス用途では、オートクレーブを使用しないプロセスにより、特に生産ラインが効率的に使用されている場合、平方メートルあたりのエネルギーコストを削減できます。
ただし、実際のエネルギー節約量は、次のようないくつかの要因によって決まります。
伝統的なオートクレーブ合わせガラス生産ラインより広いプロセスウィンドウを持ちます。高圧環境は残留空気の除去または溶解に役立ち、最終的な接着品質が向上します。これが、オートクレーブ技術が要求の厳しい合わせガラス製品に今でも広く使用されている理由です。
オートクレーブ生産は以下の用途に特に適しています。
のために非オートクレーブ連続ガラス積層炉、品質管理は生産の初期段階により大きく依存します。最終的な高圧オートクレーブ段階がないため、このプロセスでは、ガラスが炉から出る前に効果的な空気除去と均一な加熱を確保する必要があります。
主要な品質管理ポイントは次のとおりです。
言い換えれば、オートクレーブを使用しない合わせガラスの製造には、真空、温度、時間の正確な制御が必要です。プロセスが適切に最適化されていれば、多くの建築および装飾用途向けの高品質の合わせガラスを製造できます。
従来のオートクレーブ合わせガラス生産ラインは、一般的に次の用途に使用されます。PVB合わせガラスそしてSGP合わせガラス。これらの中間膜は、建築用安全ガラス、カーテンウォールガラス、天窓ガラス、手すりガラス、自動車用ガラス、構造用ガラスに広く使用されています。
あ非オートクレーブ連続ガラス積層炉次のようなさまざまな中間層を処理するように設計することもできます。
ただし、互換性は炉の設計、真空システム、加熱制御、中間層サプライヤーの要件によって異なります。
例えば、EVA合わせガラスは装飾用ガラス、内装用ガラス、家具用ガラス、太陽光パネル用ガラスなどによく使われています。一般に、オートクレーブを使用しない装置で処理する方が簡単です。
PVB 合わせガラスには、湿度、温度、脱気品質のより厳密な管理が必要です。
したがって、選択する前に、ノンオートクレーブガラス貼合機、ガラス加工業者は、装置が対象製品の規格を満たしているかどうかを確認する必要があります。
従来のオートクレーブ合わせガラス生産ラインには通常、より多くの工場スペースが必要です。オートクレーブ、ローディングトロリー、エアコンプレッサーシステム、冷却装置、安全エリアはすべて、追加のレイアウト計画を必要とします。
制作チームは以下を管理する必要があるため、操作もより複雑になります。
あ非オートクレーブ連続ガラス積層炉よりコンパクトなレイアウトになっています。既存のガラス加工ワークショップに簡単に統合できます。通常、操作はより簡単で、生産フローの管理も容易になります。
これは、大規模なオートクレーブ生産エリアを建設せずに合わせガラス生産を拡大したい工場にとって特に便利です。
| アイテム | 非オートクレーブ連続ガラス積層炉 | 従来のオートクレーブ合わせガラス生産ライン |
|---|---|---|
| プロセスの種類 | 真空連続ラミネート | 高温高圧バッチラミネート |
| 主要設備 | 連続ラミネート炉、真空装置、加熱装置 | プリプレスライン、オートクレーブ、コンプレッサー、冷却システム |
| 投資コスト | 通常は低い | 通常はもっと高い |
| プロダクションモード | 継続的かつ柔軟 | バッチ式 |
| エネルギー消費量 | 多くの標準製品では一般的に低めです | 圧力容器と空気の圧縮により上昇 |
| 手術 | よりシンプルかつ柔軟に | より複雑な |
| メンテナンス | 圧力容器のメンテナンスが不要 | オートクレーブと圧力システムのメンテナンスが必要 |
| 適切な中間層 | EVA、PVB、SGP、装飾フィルム、設備に応じて | PVB、SGP、その他の高性能中間層 |
| 適切な製品 | 建築用ガラス、装飾用ガラス、家具用ガラス、安全ガラス | 自動車用ガラス、カーテンウォールガラス、構造用ガラス、防弾ガラス |
| 最適な用途 | 小規模、中規模、大規模生産、カスタマイズ注文、柔軟な製造 | 大規模生産、ハイスペックプロジェクト |
の主な利点非オートクレーブ連続ガラス積層炉含む：
高圧オートクレーブを使用しないことで、生産ラインのトータルコストを削減できます。これにより、中小規模のガラス加工業者が合わせガラス市場に参入しやすくなります。
オートクレーブを使用しないプロセスにより、多くの用途でエネルギー消費、労働処理、メンテナンスのコストを削減できます。
バッチ式オートクレーブ処理と比較して、連続ラミネートにより生産フローが改善され、待ち時間が短縮されます。
このシステムは、カスタマイズされたガラス サイズ、小ロット生産、頻繁な仕様変更に適しています。
この装置は必要なスペースが少なく、既存の作業場への設置が容易です。
設備構成に応じて、建築用合わせガラス、装飾用合わせガラス、EVA合わせガラス、PVB合わせガラス、その他のカスタマイズされたガラス製品に使用できます。
非オートクレーブ技術には多くの利点がありますが、従来のオートクレーブ合わせガラス生産ラインハイエンドおよび安全性の高い用途においては依然として強力な利点を持っています。
オートクレーブ ラミネートは、長年の業界経験により実証済みのプロセスです。
オートクレーブ生産は、自動車用ガラス、構造用ガラス、大型カーテンウォールガラス、防弾ガラスなどに広く使用されています。
次のいずれかを選択します非オートクレーブ連続ガラス積層炉そして伝統的なオートクレーブ合わせガラス生産ライン機器の価格だけを基準にしてはいけません。正しい選択は、製品タイプ、対象市場、生産量、品質要件によって異なります。
工場が以下の点に重点を置いている場合は、オートクレーブを使用しない連続ガラス積層炉がより適しています。
工場が以下の点に重点を置いている場合は、従来のオートクレーブ合わせガラス生産ラインがより適しています。
多くのガラス加工業者にとって、最適なソリューションは、次のような戦略を組み合わせることです。ノンオートクレーブガラス貼合機曲面ガラスにはオートクレーブラインを使用しながら、柔軟で安全なガラス製品を製造
の違いは、非オートクレーブ連続ガラス積層炉そして伝統的なオートクレーブ合わせガラス生産ライン単にオートクレーブを使用するかどうかだけではありません。これは 2 つの異なる制作コンセプトを表しています。
従来のオートクレーブプロセスは、高圧バッチラミネート、安定した接合品質、および要求の厳しい安全ガラス製品への幅広い用途に重点を置いています。大量生産や高性能合わせガラスに適しています。
オートクレーブを使用しない連続プロセスは、真空支援ラミネート、連続生産、低投資、エネルギー節約、生産の柔軟性に重点を置いています。短納期、カスタマイズ生産、運用コストの削減を必要とするガラス加工業者に適しています。
新規投資をお考えの企業様へ合わせガラス生産ライン、非オートクレーブ連続ガラス積層炉は、建築、装飾、一般的な安全ガラスの多くの用途に実用的でコスト効率の高いソリューションを提供します。ただし、自動車用、構造用ガラス、または曲げガラスの場合は、従来のオートクレーブ合わせガラス生産ライン依然として好ましい選択かもしれません。
あ非オートクレーブ連続ガラス積層炉従来の高圧オートクレーブを使用せずに合わせガラスを製造するガラス積層機です。真空、制御された加熱、連続搬送を使用して、ガラスと EVA、PVB、SGP、またはその他の中間層を接着します。
主な違いは接着プロセスです。オートクレーブ合わせガラスの製造では、圧力容器内で高温高圧が使用されますが、オートクレーブを使用しない合わせガラスの製造では、真空と連続炉での制御された加熱が使用されます。
はい。標準のPVBフィルムとうまく連携します。
はい。 EVA 合わせガラスは、オートクレーブを使用しないラミネート装置の一般的な用途の 1 つです。装飾用ガラス、家具用ガラス、インテリア用ガラス、カスタマイズされた合わせガラス製品などに広く使用されています。
多くの建築、装飾、一般的な安全ガラスの用途では、非オートクレーブ連続ガラス積層炉費用対効果の高い代替手段となる可能性があります。ただし、自動車用ガラス、防弾ガラス、曲げガラスなどの場合は、依然として従来のオートクレーブによる製造が必要な場合があります。
中小規模の生産、特注品、装飾用合わせガラスの場合は、通常、オートクレーブを使用しない連続ガラス積層炉の方がコスト効率が高くなります。大規模生産および高性能合わせガラスの場合、オートクレーブ合わせガラス生産ラインはより優れた長期安定性を提供する可能性があります。
